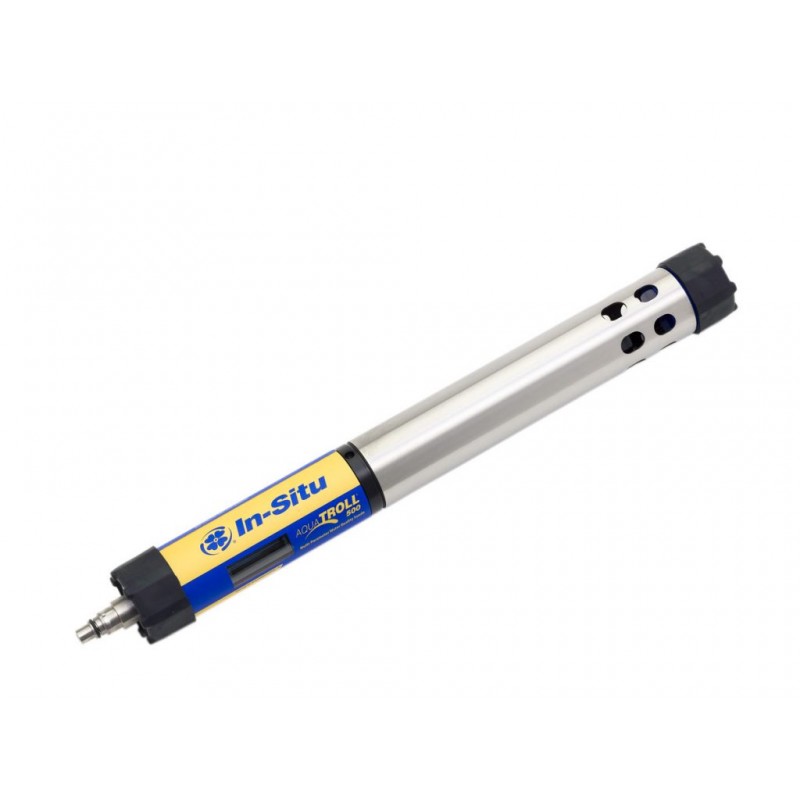

Aqua TROLL 500 ® Многопараметрический зонд

подробнее уточняйте у менеджеров отдела продаж
цена по запросу
Преимущества
Встроенная защита от ошибок
Повышенная надежность
Удобная программа калибровки прибора
Датчики быстрого реагирования
VuSitu мобильное приложение
Технические характеристики
Выходные сигналы
RS-485/MODBUS, SDI-12, Bluetooth ®
Класс защиты
IP68 с датчиками и кабелем
Программное обеспечение Android™
VuSitu ™
Дисплей (встроенный)
Состояние зонда, порты датчиков
Внешнее напряжение
8-36В DC
Видеопрезентация

Многопараметрический зонд Aquatroll 500 ® In-Situ Inc.

Проекты
Афанасий
Инженер
Как работают флуорометры?

Многие органические соединения флуоресцируют, то есть излучают свет определенного цвета. Но они делают это только при возбуждении светом другого определенного цвета. BGA-PC, BGA-PE, хлорофилл а и родамин WT являются примерами флуоресцентных соединений. Флюорометр - это датчик, который излучает различный цвет света. Затем он измеряет свет, создаваемый в ответ флуоресцентным материалом. Интенсивность этого света указывает на концентрацию флуоресцентного вещества.


Внутри флуорометра In-situ светодиодный излучатель излучает свет. Этот свет заставляет флуоресцентный материал излучать свет другого цвета, который улавливается датчиком датчика. Другой детектор измеряет смещение светодиода и соответственно компенсирует.

Почему я получаю неправильные показания?
Чтобы избежать неправильных показаний, соблюдайте осторожность при калибровке датчиков. Ошибка во время этого процесса приведет к тому, что датчик сообщит неточные цифры. При использовании любого датчика, оборудованного контрольным переходом, проверьте резервуар. Если он пуст, датчик выдаст неверные показания. Пополните резервуар свежим раствором. Соблюдайте осторожность при смене раствора. Пузырьки в резервуаре вызовут ошибки. Вставьте пробирку с наполнителем в резервуар, пока она не пойдет дальше. Выдавите раствор в датчик при извлечении трубки. Слегка переполните датчик и прикрепите резьбовой спай, чтобы избежать появления пузырьков. Биологическое загрязнение является частой причиной ошибочных показаний. Используйте дополнительный очиститель Aqua TROLL для длительного развертывания в тяжелых условиях.

Как заменить раствор для заполнения pH?
Все датчики pH Aqua TROLL используют сменный раствор для заполнения. Вы должны менять его каждые 5-6 месяцев или когда:

  1. Датчик не может откалиброваться в пределах допустимого наклона и диапазона смещения.
  2. Показания датчика различаются.
  3. Показания во время калибровки при pH 7 больше +30 мВ или меньше -30 мВ.
  4. Датчик медленно реагирует.

Замена pH-раствора Aqua TROLL 400 pH:

  1. Открутите и выбросьте контрольный переход.
  2. Держите датчик под углом и вылейте старый заправочный раствор.
  3. Оберните конец порта датчика в бумажное полотенце, чтобы предотвратить попадание раствора в разъем.
  4. Используя крышку дозатора на новой бутылке с наполнителем, вставьте трубку в дно пустого резервуара. Выдавливайте постоянный поток нового раствора в резервуар до тех пор, пока он слегка не переполнится и пузырьков не будет. Продолжайте добавлять раствор, медленно вынимая пробирку.
  5. Вверните новый эталонный узел. Затяните рукой до упора.

Перекалибруйте датчик.
Замена заправочного раствора в Aqua TROLL 500 или Aqua TROLL 600:

  1. Снимите датчик с инструмента.
  2. Открутите контрольный переход.
  3. Вылейте старый раствор.
  4. Используя крышку дозатора на новой бутылке с наполнителем, вставьте трубку в дно пустого резервуара. Выдавливайте постоянный поток нового раствора в резервуар до тех пор, пока он слегка не переполнится и пузырьков не будет. Продолжайте добавлять раствор, медленно вынимая пробирку.
  5. Установите контрольную развязку и протрите корпус датчика насухо.
  6. Перекалибруйте датчик.

Почему мой Aqua TROLL не производит никаких показаний?
Ошибочные показания могут быть результатом неправильно установленного ограничителя. Для калибровки и хранения прикрепите ограничитель отверстиями внутрь. Переверните ограничитель на 180 градусов для развертывания.
Режим калибровки идеально подходит для хранения и калибровки.
Режим калибровки идеально подходит для хранения и калибровки.
Режим калибровки идеально подходит для хранения и калибровки.
Установите ограничитель в режиме развертывания, чтобы снять показания.
Почему в данных от моего датчика BGA-PE так много шума?
Вы можете увидеть шум в ваших данных BGA-PE, если вы развернете зонд с двумя BGA датчиками, установленными рядом друг с другом. Для получения точных показаний установите датчики BGA-PC и BGA-PE в несмежные порты датчиков.
Вы можете увидеть шум в ваших данных BGA-PE, если вы развернете зонд с двумя BGA датчиками, установленными рядом друг с другом. Для получения точных показаний установите датчики BGA-PC и BGA-PE в несмежные порты датчиков.
Как активировать Bluetooth на моем Aqua TROLL 500/600?
Вы можете включить или выключить Bluetooth с помощью ЖК-экрана Aqua TROLL:


ЖК-экран активирован

Сильно коснитесь пальцем области справа от ЖК-экрана.

Наклоняйте инструмент вверх и вниз для прокрутки пунктов меню, пока не появится надпись «Bluetooth».

Нажмите еще раз, чтобы просмотреть меню Bluetooth.

Bluetooth menu

Наклоните инструмент вверх и вниз для прокрутки.

Выберите «Включено» и сильно нажмите на правую часть экрана.

7. Bluetooth сейчас активен.
Как подключить мой прибор к протоколу SDI-12?
Используйте схему, представленную ниже, чтобы подключить прибор In-situ к протоколу связи SDI-12. Вы также найдете эту информацию в руководстве по продукту.

Что такое сертификат NIST?

NIST – это аббревиатура Национального Института стандартов и технологий (National Institute of Standards and Technology) Министерства торговли США.

Что такое прослеживаемость NIST (NIST traceability)?

Прослеживаемость NIST– это создание непрерывной цепи сравнений с установленными эталонами.

Лаборатория химической науки и технологии (The Chemical Science and Technology Laboratory, CSTL), подразделение NIST, калибрует инструменты, измеряющие температуру, поток жидкости, давление, вакуум, влажность, объём и плотность жидкости. Прослеживаемость NIST устанавливается с использованием NIST-калиброванных инструментов. Какая информация о прослеживаемости NIST предоставляется в сертификате? В сертификате указываются серийные номера использованных эталонов; серийные номера (также известны как идентификационный номер ПЗУ или регистрационный номер) даталоггераов, накоторые запрашивается сертификат; дата, когда логгеры подвергались последней проверке на предприятии-изготовителе.

Благодаря сменным датчикам Aqua TROLL 500 заменяет несколько приборов и экономит время в полевых условиях, что снижает общие расходы на мониторинг. Высокостабильные датчики требуют минимального обслуживания и калибровки, что дает вам уверенность в ваших данных. Просто подключите зонд к аккумулятору, регистратору данных, системе управления или телеметрии, и вы готовы к работе! Состав aqua troll 500

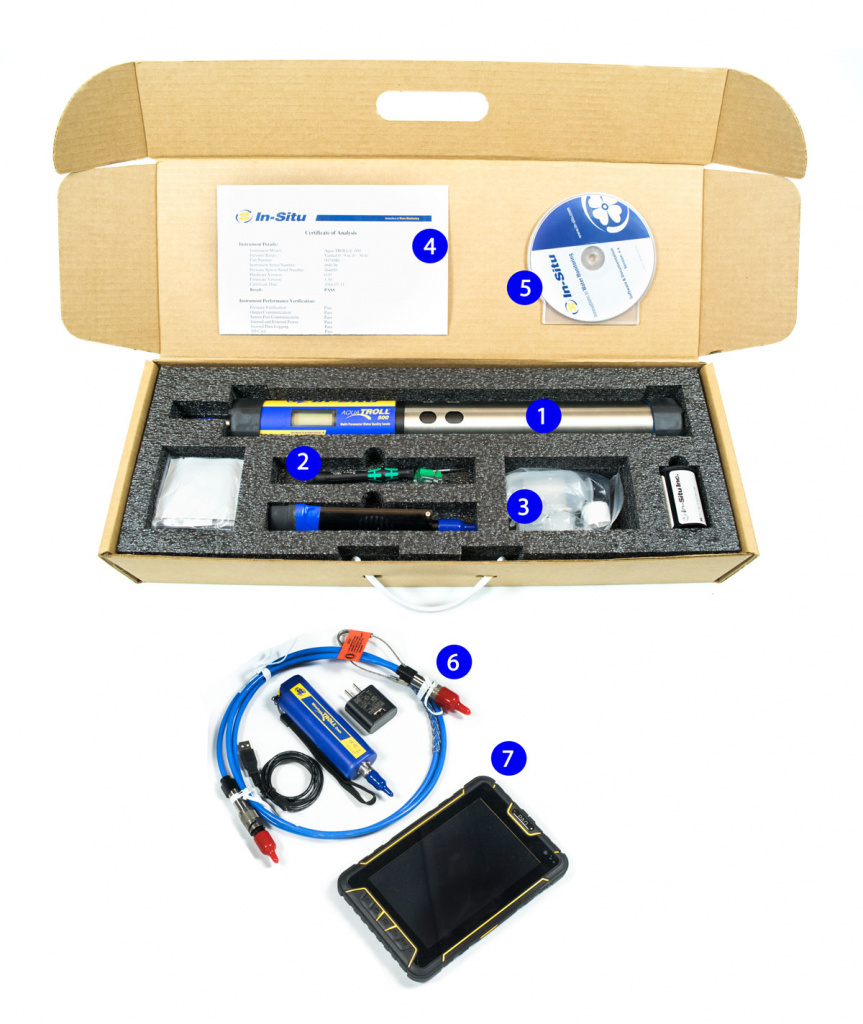

Состав прибора:

  1. Многопараметрический зонд Aqua TROLL 500, настроенный для вашего конкретного применения
  2. Инструменты для установки датчиков
  3. Расходные материалы
  4. Заводской калибровочный отчет NIST для гарантированной точности
  5. Программное обеспечение WinSitu 5, руководство пользователя и краткое руководство
  6. Кабель с небольшим влагопоглотителем (длина кабеля зависит от выбранной конфигурации) - каждый кабель имеет запатентованные разъемы с поворотным замком и рукоятку Kellems.
  7. Ваш выбор опций связи устройства.

Сферы применения:

Отбор проб и профилирование поверхностных вод, удаленный мониторинг с помощью телеметрии, долгосрочный мониторинг питьевой воды, сточных вод или ливневых стоков, аквакультура, отбор проб подземных вод.

Aqua TROLL 500 подходит для широкого спектра применений:

  • Базовая конфигурация датчика включает в себя: оптический растворенный кислород RDO, pH / ОВП, мутность, проводимость, температуру и давление. Доступен ионно-селективный электрод аммиака, хлорида и нитрата (ISE)
  • Сменные датчики, смачиваемые

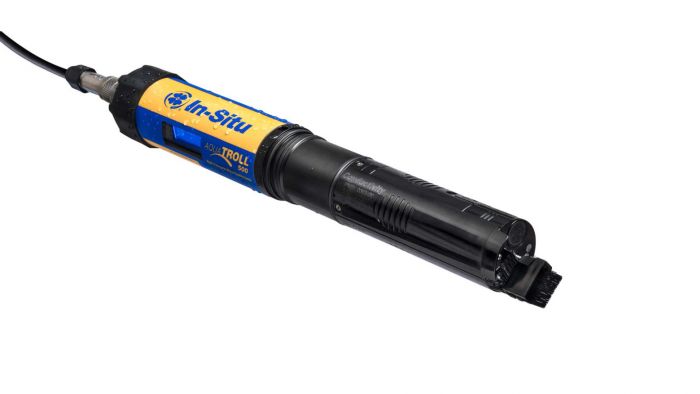

  • Sub 2 ”противообрастающий стеклоочиститель (входит в комплект) очищает все датчики для получения более качественных данных при длительном развертывании

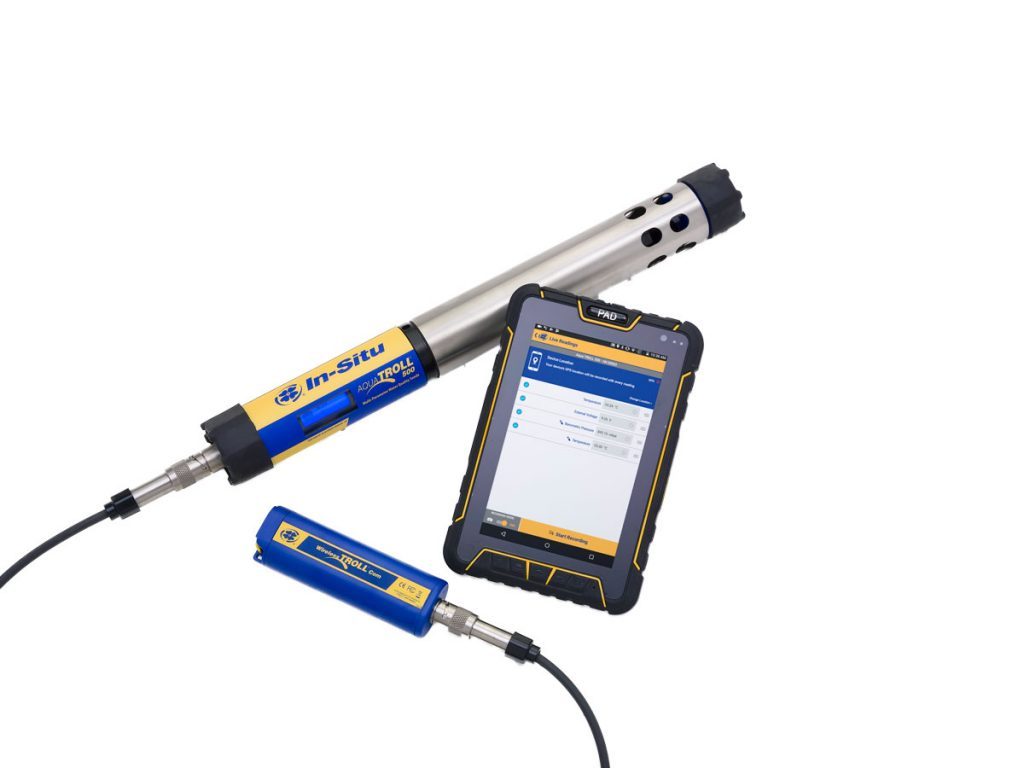

  • Беспроводное мобильное соединение Bluetooth® для Android (приложение VuSitu) и Win-situ 5 для портативного ПК
  • Функции тегов сайта и GPS-координат доступны через мобильное приложение
  • ЖК-дисплей дает снимок состояния приборов и беспроводной связи
  • Широкий диапазон датчиков для работы в различных областях применения
  • Автоматическая компенсация окружающей среды исключает пост-обработку данных
  • Простая интеграция с системами управления PLC / SCADA, регистраторами данных и телеметрией - без адаптеров и запутанных протоколов связи
  • Модифицированный эталон pH и ISE для стабильности датчика 3X
  • Коррозионно-стойкий корпус и износостойкие пленки RDO
  • Совместим с системой Low-Flow (продается отдельно)

Преимущества


Сокращает затраты на мониторинг: Aqua TROLL 500 адаптируется к потребностям мониторинга без дополнительного полевого оборудования. Благодаря сверхстабильным датчикам, которые сводят к минимуму необходимость в калибровке и обслуживании, мультизонд снижает общую стоимость владения.

Экономит время на полевых работах: мобильное приложение VuSitu (Android) записывает данные непосредственно с зонда для выборочных проверок или отбора проб с низким расходом. Интеграция телеметрии с платформой HydroVu обеспечивает доступ к данным удаленного мониторинга в режиме реального времени без необходимости загрузки данных в полевых условиях.

Обеспечивает более высокое качество данных: устойчивые к дрейфу датчики с упрощенной калибровкой обеспечивают точные и надежные данные - не требуются грязные ноутбуки. При использовании инструмента в качестве портативного устройства наше мобильное приложение поможет вам пройти через SOP, чтобы минимизировать количество ошибок. Прочная конструкция с уникальным противообрастающим стеклоочистителем обеспечивает производительность в суровых условиях для более длительных развертываний.

Простота использования: упорядоченный сбор данных и автоматическая компенсация окружающей среды обеспечивают нулевую постобработку, а наше мобильное приложение позволяет отмечать сайты и отслеживать координаты GPS. Датчик легко интегрируется с системами управления и телеметрии, а также с нашей онлайн-платформой управления данными HydroVu для удаленного мониторинга.

Поддержка 24/7. Получите бесплатную техническую поддержку и помощь с приложением в любое время, даже в полевых условиях. Клиенты США также получают 7-дневный срок обслуживания.
Измерение: Температура, Барометрическое давление (только вентиляционные модели) pH, ORP, проводимость, TDS, (получено из проводимости и температуры) Соленость (полученная из проводимости и температуры) Прочный растворенный кислород (RDO) с RDO-X,  мутность, TSS, (получено из помутнения) АММОНИЙ,  НИТРАТ,  ХЛОРИСТЫЙ
